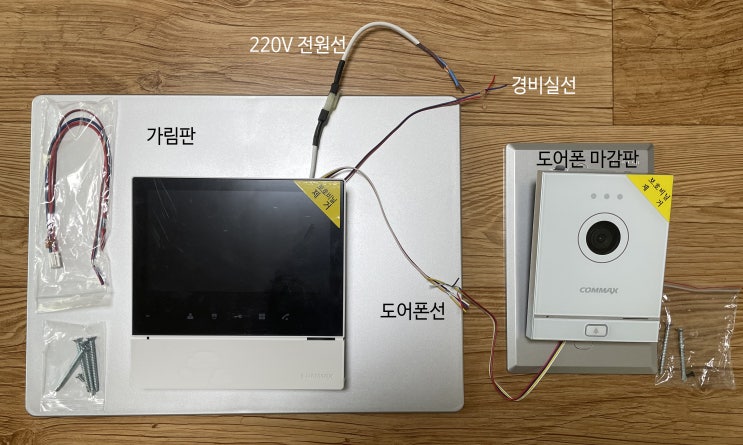

오래된 인터폰을 코맥스 CAV-70H 비디오 폰으로 교체하였습니다. 비용은 저렴하게 기기값만....
CAV-70H 비디오 폰 1. 분전반(두꺼비집)에서 전열 스위치를 OFF 시킨다.
아파트마다 다를수 있으니 메인 스위치(전원)를 OFF 시킴. 안전을 위하여 2.
아파트 기판의 2-1.GUARD 두선은 경비실선(DC 24V 극성 없음)과 2-2. 전원선(2선) 빨강, 검정은 220V의 전기가 연결되는 선이므로 새로 구입한 비디오폰 전원선에 연결 2-3.
도어폰선 TX, RX, +, GND 선은 기존 설치된 선색깔이 같아서 잘 구분하여 새로 구입한 도어폰의 선 칼라와 매칭시켜 연결하면 완성. (도어폰의 VIDEO + , V/O 선은 사용하지 않음)...
